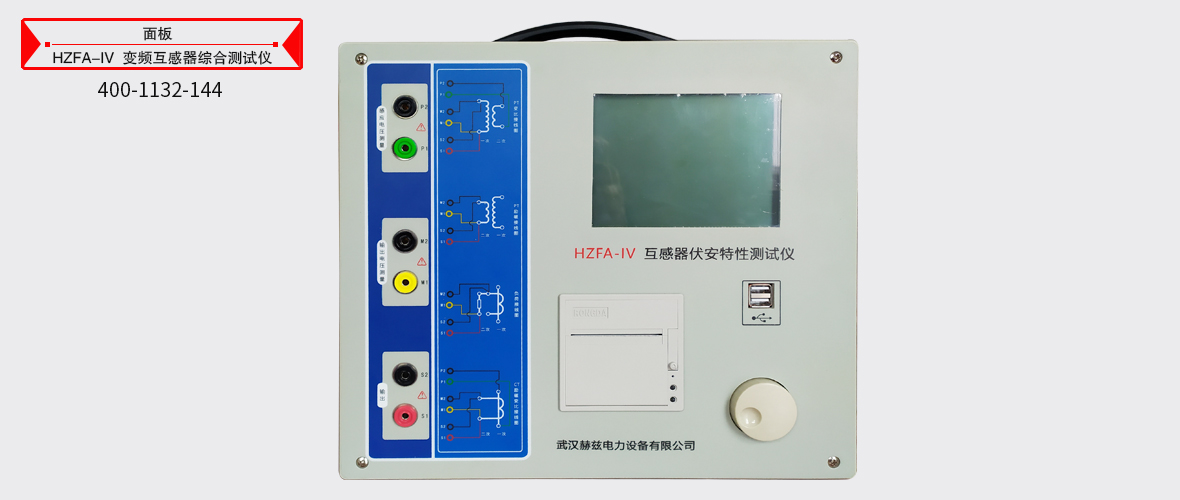

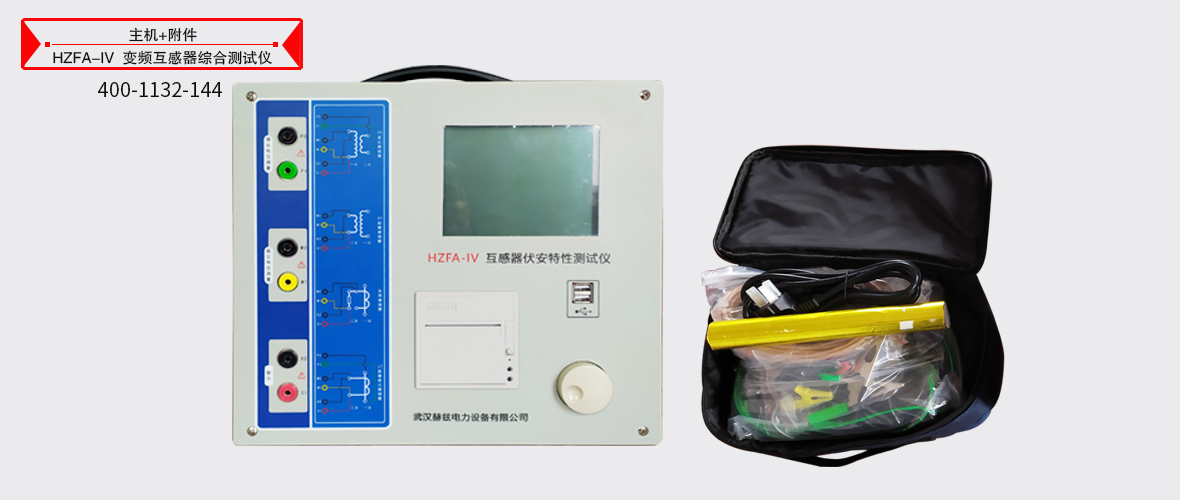

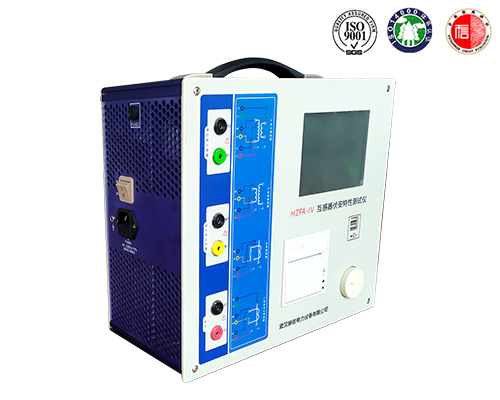

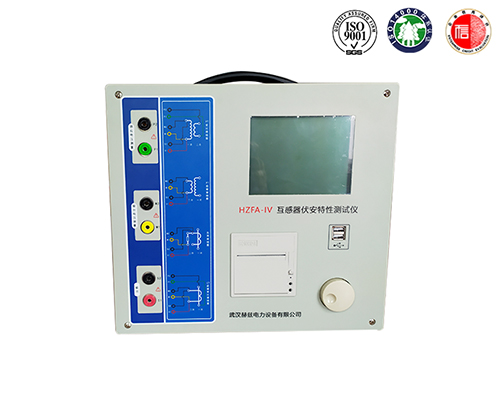

变频互感器综合测试仪简介 ----Product introduction

　　1.功能全面，既满足各类CT的励磁特性变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
　　2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、等CT、PT参数。
　　3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
　　4.基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
　　5.一键完成CT直阻、励磁、变比和极性测试，采用同一种接线方式。
　　6.易于携带，装置重量<8.2Kg。

变频互感器综合测试仪参数 ----Technical parameter

测试用途		保护类CT、计量类CT、保护类PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.2%
CT变比测量	范围	1~40000
	精度	±0.2%
PT变比测量	范围	1~40000
	精度	±0.1%
相位测量	精度	±3min
	分辨率	0.3min
二次绕组电阻测量	范围	0~300Ω
	精度	1%±1mΩ
交流负载测量	范围	0~1000VA
	精度	1%±0.1VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10^οC~50^οC，湿度：≤90%
尺寸、重量		尺寸：340mm×296mm×174mm，重量<9kg

变频互感器综合测试仪功能 ----Product features

　　1.功能全面，既满足各类CT的励磁特性变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
　　2.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、等CT、PT参数。
　　3.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
　　4.基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。
　　5.一键完成CT直阻、励磁、变比和极性测试，采用同一种接线方式。
　　6.易于携带，装置重量<8.2Kg。
