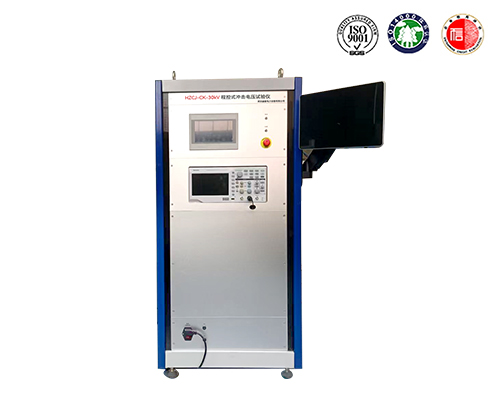

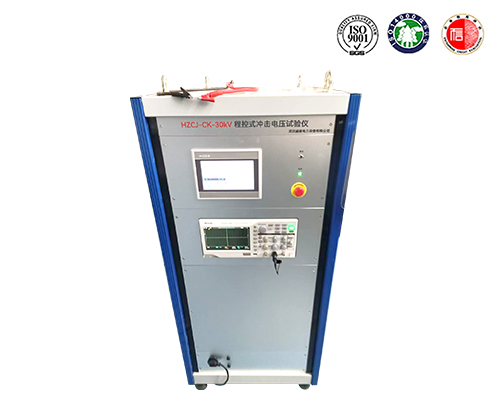

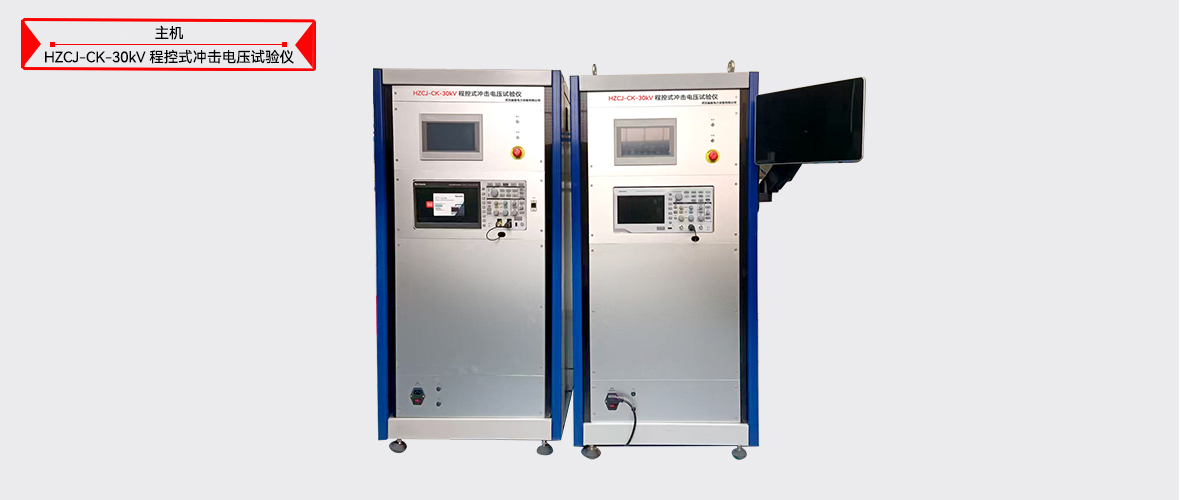

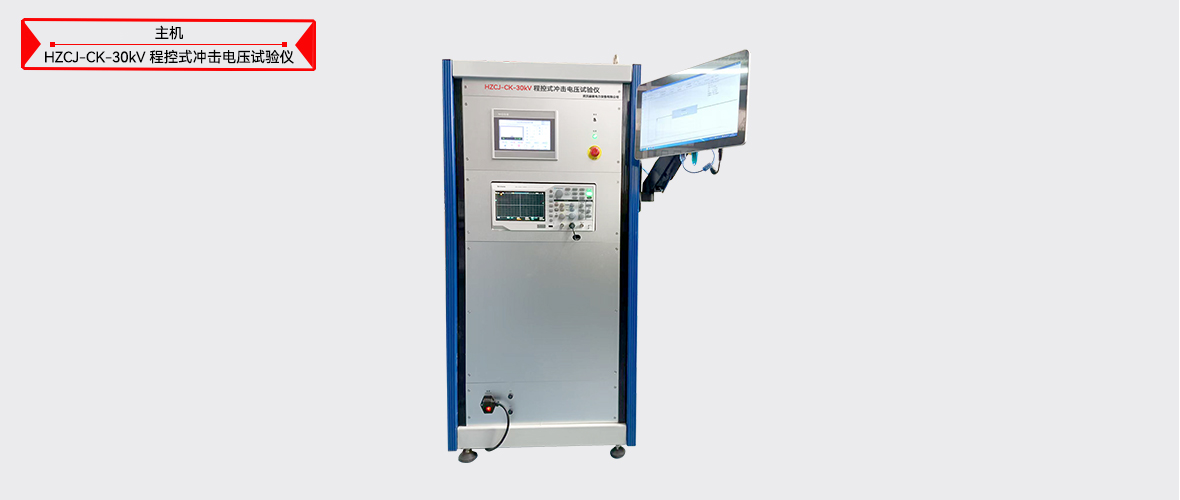

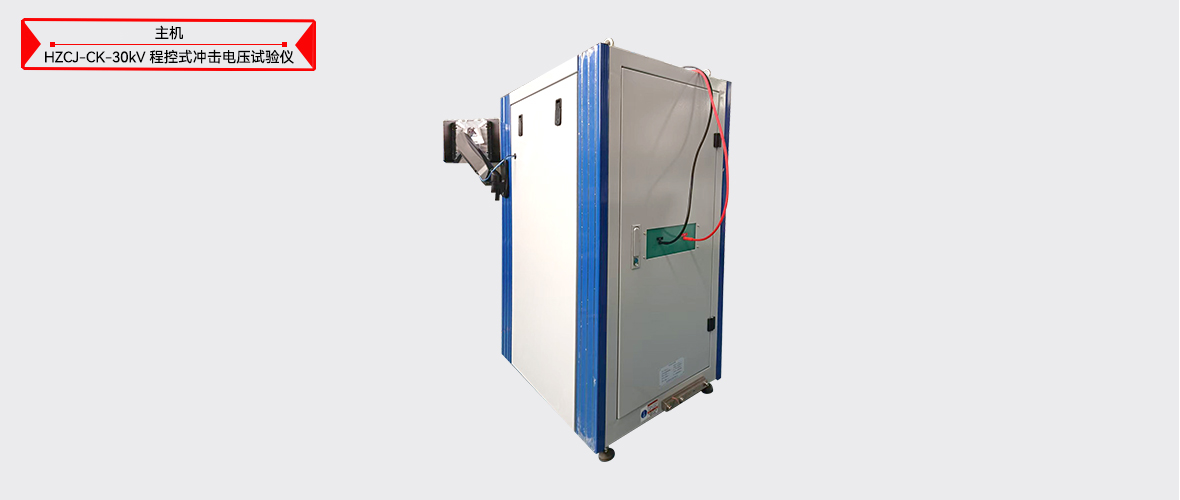

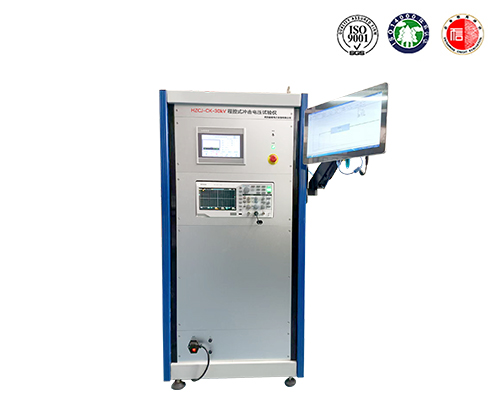

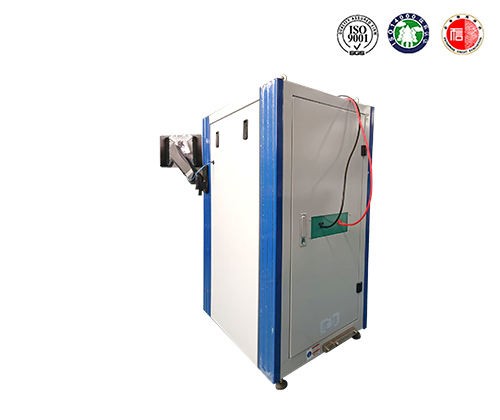

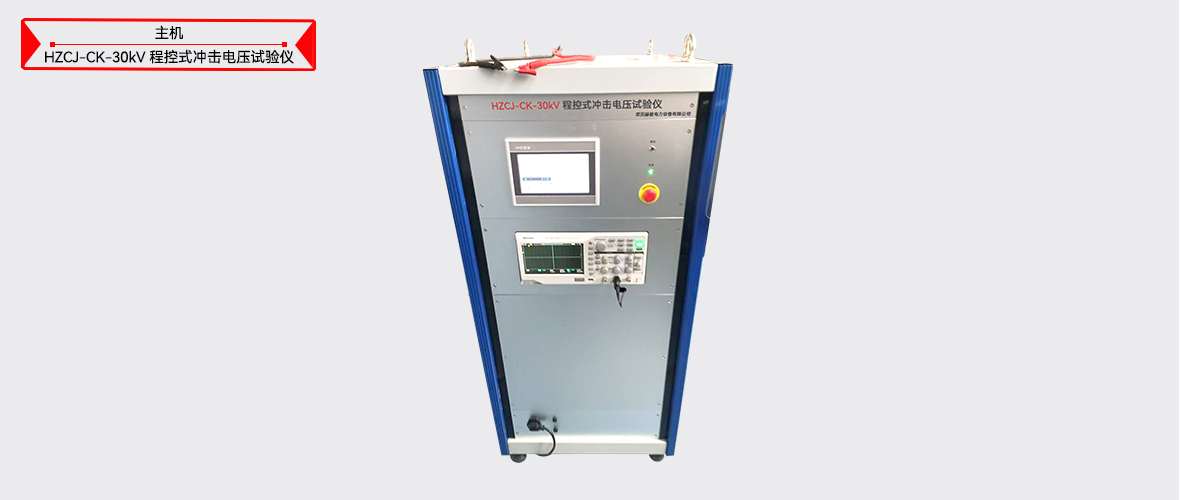

程控式冲击电压试验仪简介 ----Product introduction

HZCJ-CK-30kV设备针对低压配电系统SPD的II级产品和太阳能电池板进行耐压测试，可产生冲击电压1.2/50μs波形，用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器（SPD）等进行冲击电流试验及残压值的检定，或者用于其他科学研究试验。
为提高测试自动化程度。该装置采用计算机和PLC控制技术，主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。

程控式冲击电压试验仪参数 ----Technical parameter

技术指标
测试平台主要技术参数为：

1、输入电源：AC220V/31kV/，50Hz；
2、直流最高充电电压：DC31kV，最大充电电流 0.02A；
3、充电时间：30kV20s~60s 内完成；
4、充电电压整定：测试初始化进行充电电压预设定和整定；
5、自动极性转换：可分别单独设置正负极性冲击次数；
6、设备能量：200J/1uF/35kV；
7、1.2-50 冲击电压发生回路充电电压: 31kV；
输出能力：1-30kV，波形范围 T1:±30%、T2:±20%；
8、带负载能力：≤0.005uf；
9、输出默认阻抗为：500 Ω；
10、输出精度：±3%；
11、测量精度：±3%；
12、柜子的尺寸: 宽度 x 直径 x 高度=600*800*1200mm；
13、重量：约 120 kg；
14、机柜配备可移动脚轮和固定支撑，能够方便移动和定位。

主要配置

编号	名称	型号/数据	数量	备注
1	冲击电压发生器	HZCJ-CK-30kV	1	输出30kV
2	波形 1	1.2/50 μs	1
3	接地棒	HZ-DB5	1
4	高压分压器	30kV	1	测量输出波形(内置)
5	调波单元	2组（手动插件切换）	1	用于测试负载的调节
6	测量分析系统	TBS1102 示波器+GSATS	1	波形分析测量
7	触摸屏一体机	常规配置	1	安装测量分析软件
8	技术服务	1 天安装与培训	1
9	文件	用户手册，测试报告和电气图纸	1

程控式冲击电压试验仪功能 ----Product features

适用条件
1、海拔高度：≤1000m；
2、环境温度：－5℃~+40℃,最大日温差：25℃；
3、相对湿度：<85％（20℃),无凝露；
4、使用环境：户内；
5、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体；
6、电源电压的波形为正弦波,波形畸变率<5%,电压波动小于10%；
7、接地电阻不大于1Ω。
