局放综合分析仪简介 ----Product introduction

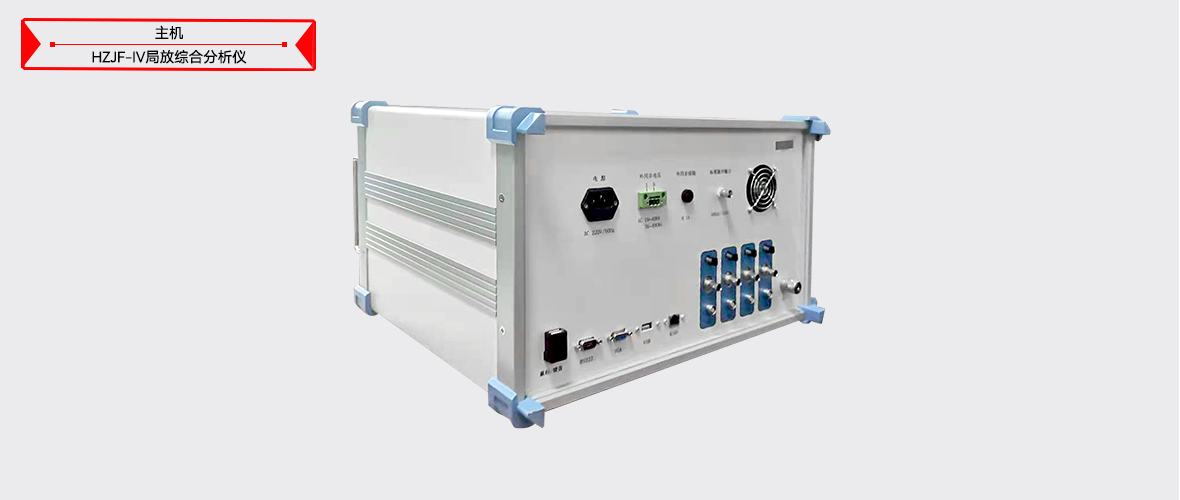

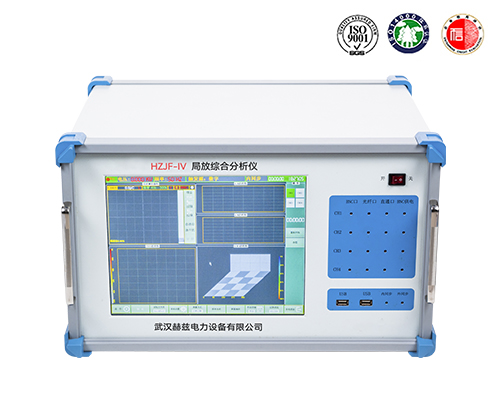

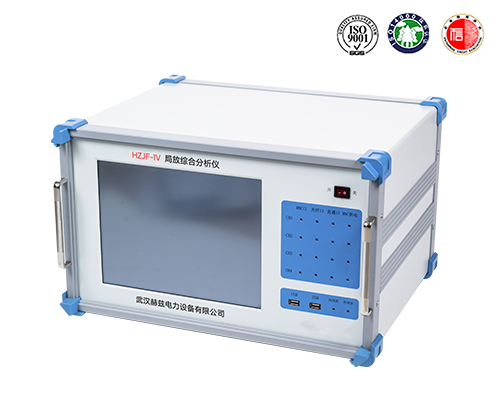

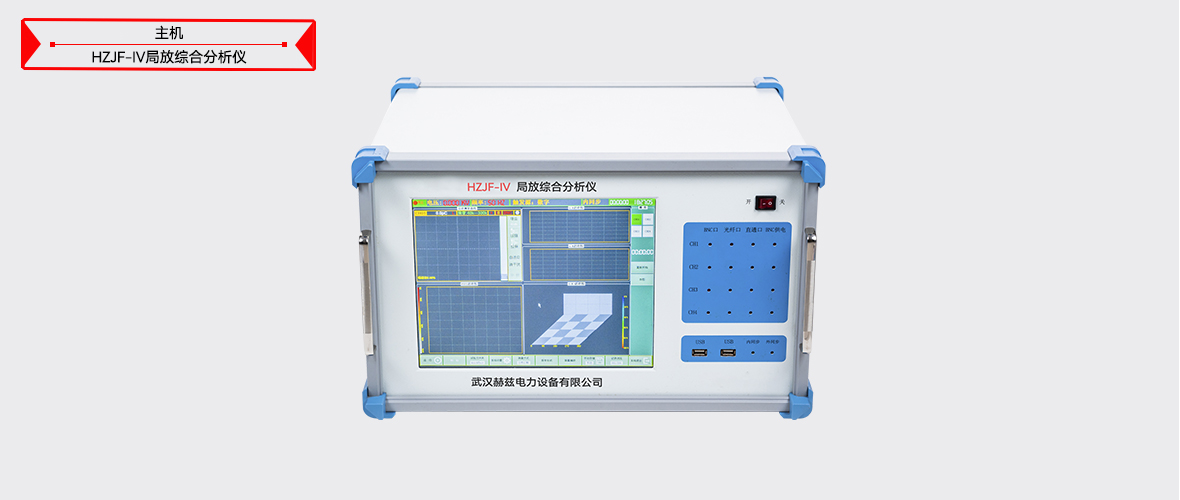

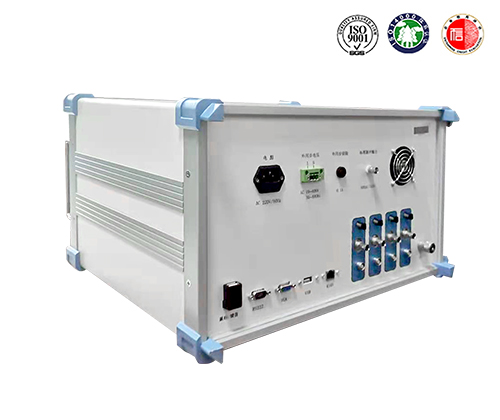

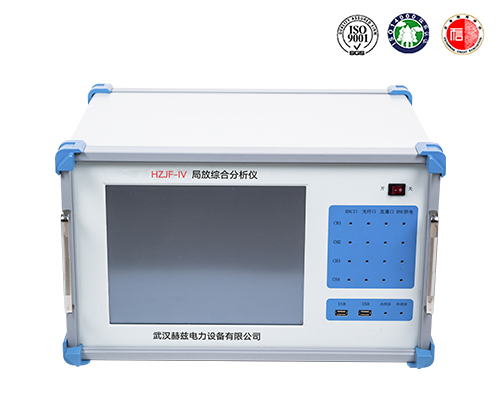

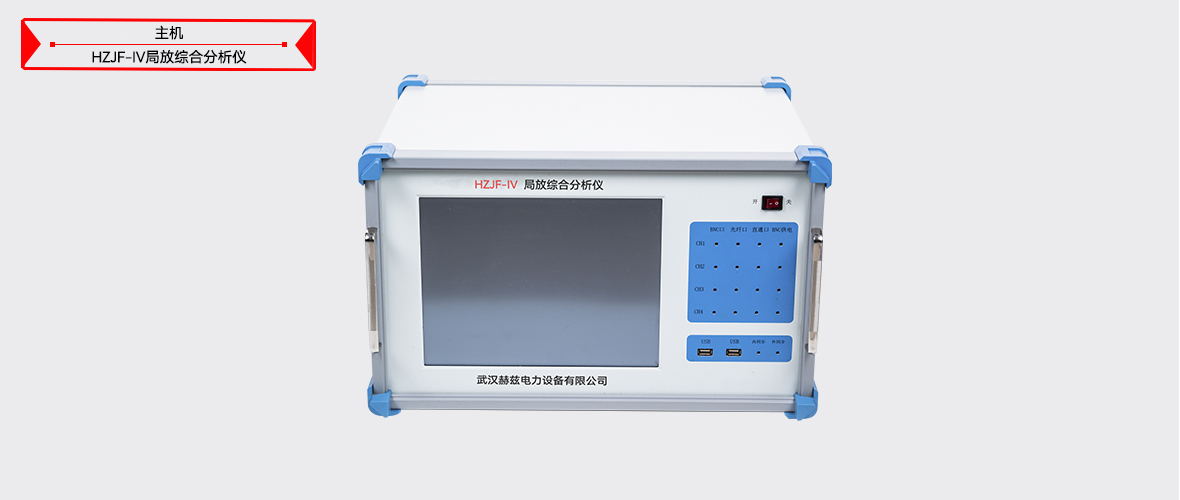

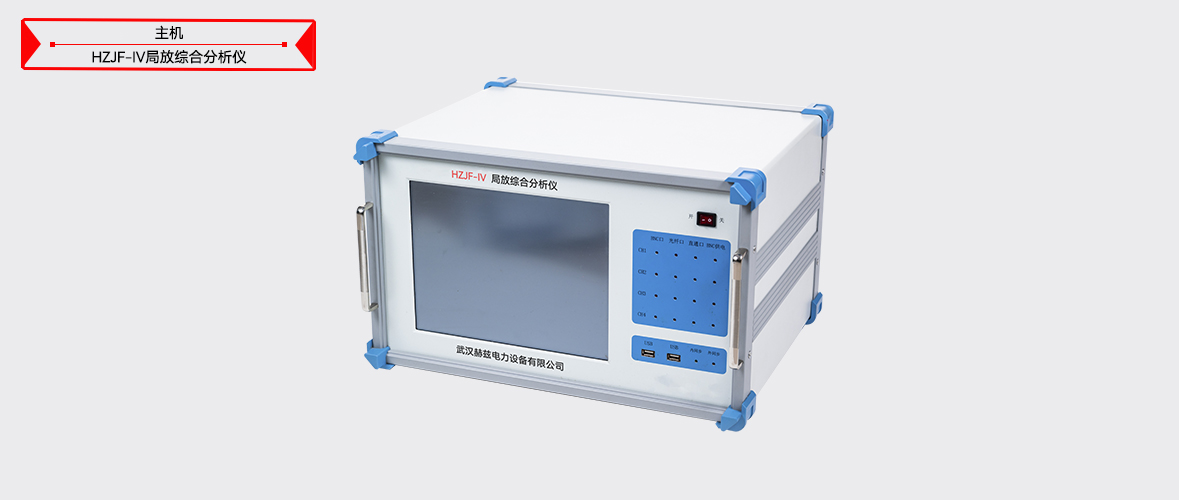

HZJF-IV局放综合分析仪（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多信号通道、台式、TFT液晶显示，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
HZJF-IV局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。

局放综合分析仪参数 ----Technical parameter

产品名称及型号	HZJF-IV 局放综合分析仪
通道数	独立4通道
采样速率	1M、5M、10M可选
采样精度	12bit
量程切换	-40dB，-20dB，0dB，20dB，40dB，60dB共6档
测量频带	3dB 带宽 10kHz～1MHz
数字滤波	10kHz～1MHz 任意选择
程控滤波器分段	低端频率：10kHz，20kHz，40kHz，80kHz 高端频率：100kHz，200kHz，300kHz，400kHz
本量程非线性误差	10%
测量范围	0.1pC~100,000pC
灵敏度	0.1pC
可测试品的电容量范围	6pF～250µF
试验电源频率范围	50～500Hz
显示
显示屏	12” TFT真彩色触摸液晶显示屏
分辨率	1024×768
接口
USB	3路，可外接鼠标键盘，以及外接移动存储设备
电源模式	AC 220V；频率50Hz；功率300W
电信号接口	4路BNC接口，用于信号输入
光信号接口	4路，用于信号输入
网口	1路
接地钮	外部接地
通用说明
CPU	主频1.60GHz
内存	2.0GB
硬盘	128GB固态硬盘
系统	Windows Xp
工作环境	环境温度：-10～45℃ 相对湿度：≤95%
尺寸	长×宽×高：474mm × 288mm × 370mm
重量	15.8kg
