电缆识别仪简介 ----Product introduction

电缆识别仪是我公司根据电缆应用的特殊需要而研制的一种专用仪器，在电缆的管理、架设、迁移、维护以及故障处理中用来从一束电缆（两条及两条以上）中判别出所要识别的已停电的电缆。它以闭合检测方式定性、定量两大参数为判断依据，具有判别准确、快速、操作简单、应用范围广等特点，是目前国内同类仪器中技术最先进、性能最优越的新型仪器。

电缆识别仪参数 ----Technical parameter

技术参数

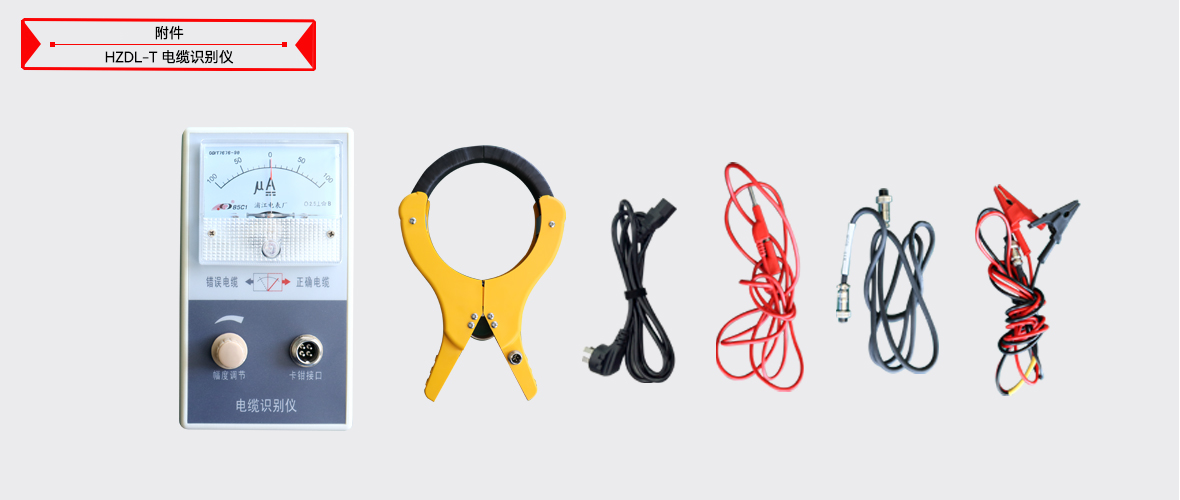

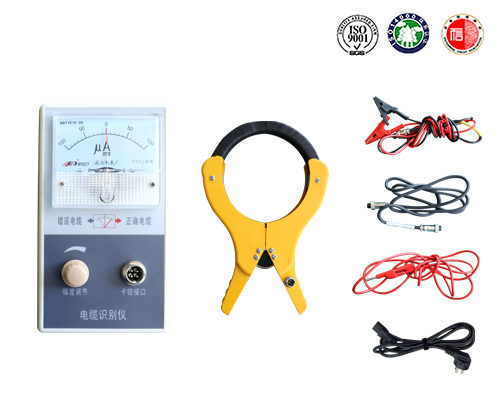

1、信号发生器：输出一定功率的脉冲调制信号，施加到预识别已停电的电缆上，并在此电缆上产生单一方向的脉动电流。
2、信号检测钳：用于检测脉动电流所产生磁场的大小和方向。
3、信号显示器：把信号检测钳所测到的信号，以大小和方向的方式显示出来，操作者以此为据作出结论。
4、电源线：用于信号发生器与市电的连接。
5、输出线：有红黄两条线，用于信号发生器与目标电缆和本机工作地的连接。
6、信号连线：用于信号检测钳与信号显示器的连接，把检测到的脉动信号真实的传输给信号显示器。

性能指标

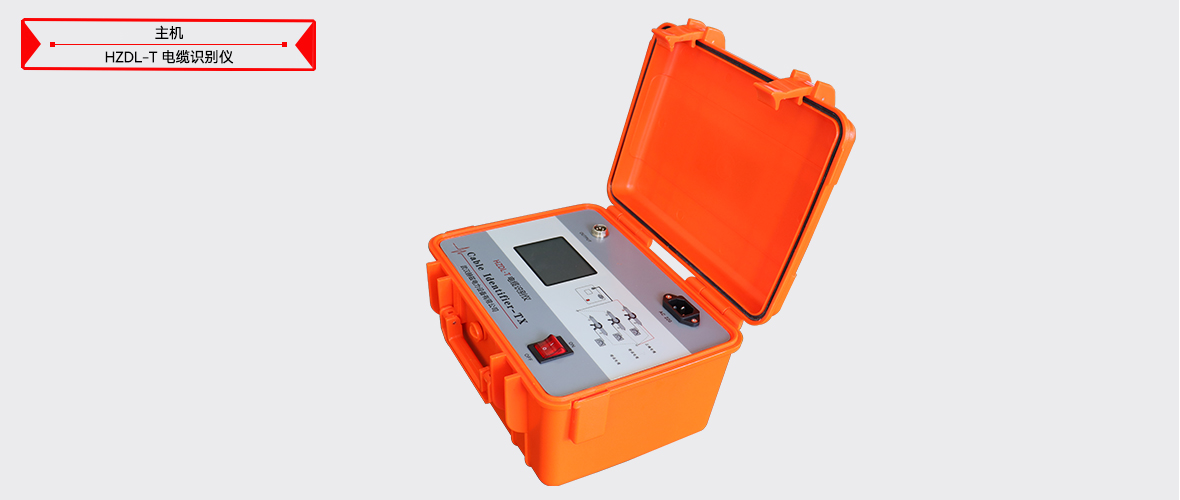

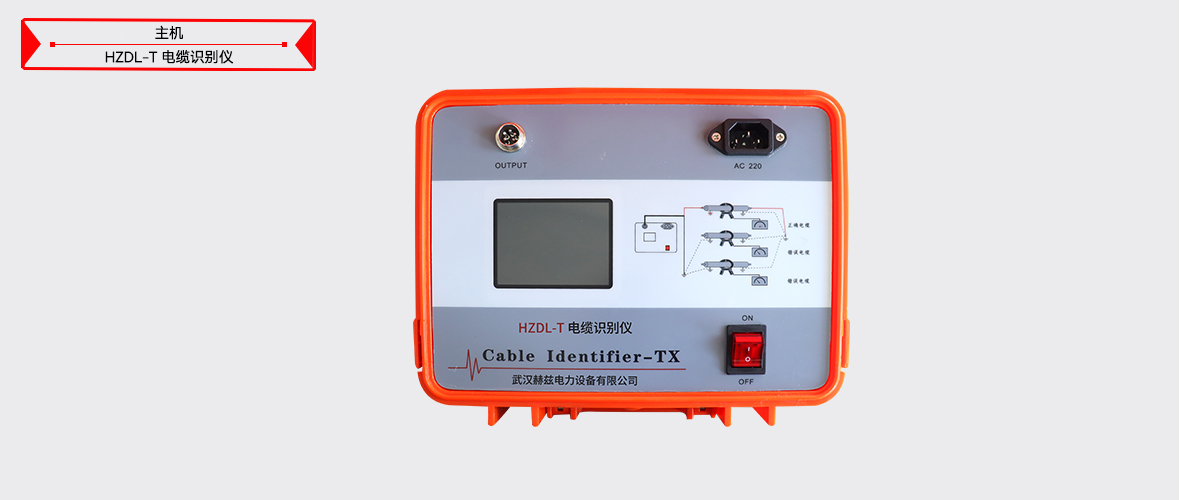

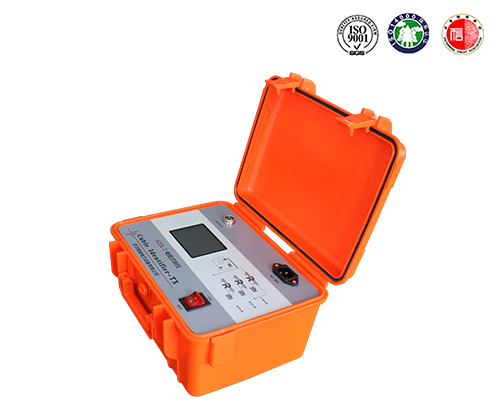

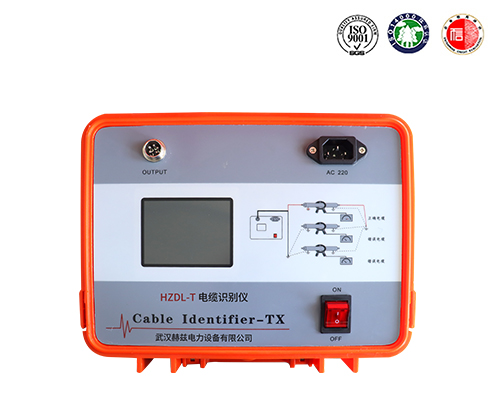

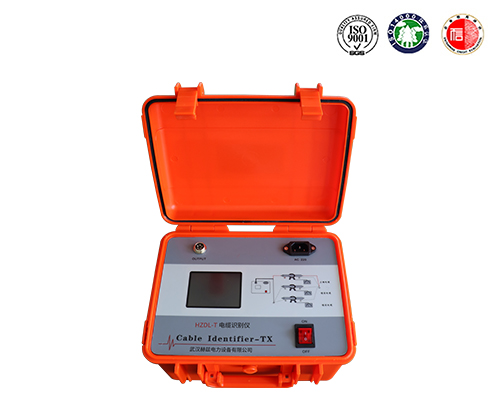

（1）、信号发生器：
1、工作电源：AC 220V±10% 50Hz
2、最大输出功率：500W
3、最大输出电压：＞100Vpp
4、输出信号：间隙调制信号
5、间隙时间： 2s
6、显示方式：3.5寸彩色液晶
7、环境温度：-20℃~50 ℃
8、外形尺寸：270×230×150 mm
9、重量：3.6Kg

（2）、信号检测钳：
1、电源：无源工作
2、钳口：开口时≥150mm，闭合时内径：Ф120mm
3、检测方式：卡入闭合感应式，检测方向及大小
4、检测电流：5A~40A
5、外形尺寸：70×78×30 mm
6、重量：1Kg

（3）、信号显示器：
1、电源：无源工作
2、显示方式：表头指针摆动，表示方向和大小
3、信号抑制调节：0—xΩ线性调节
4、外形尺寸：140×80×40 mm
5、重量：100g
