说明武汉赫兹电力设备有限公司承诺所售每一台「电缆故障定位一体化高压发生器」均为全新正品，严苛的对每台出厂设备进行质检，保证精度和性能，在品质上，电缆故障定位一体化高压发生器整机均享受质保（另约定的除外），开具13%增值税专用发票，享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！...

电缆故障定位一体化高压发生器简介 ----Product introduction

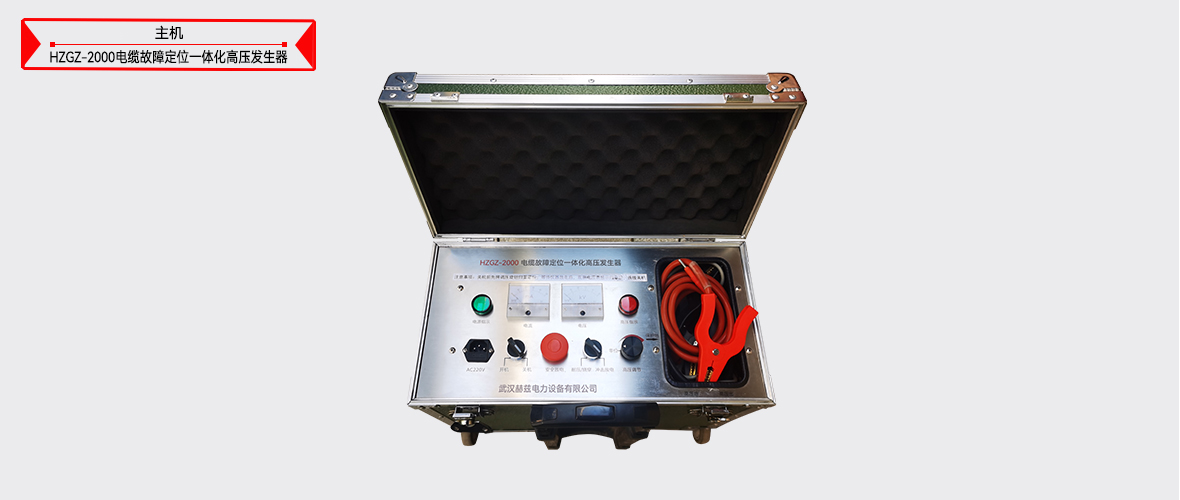

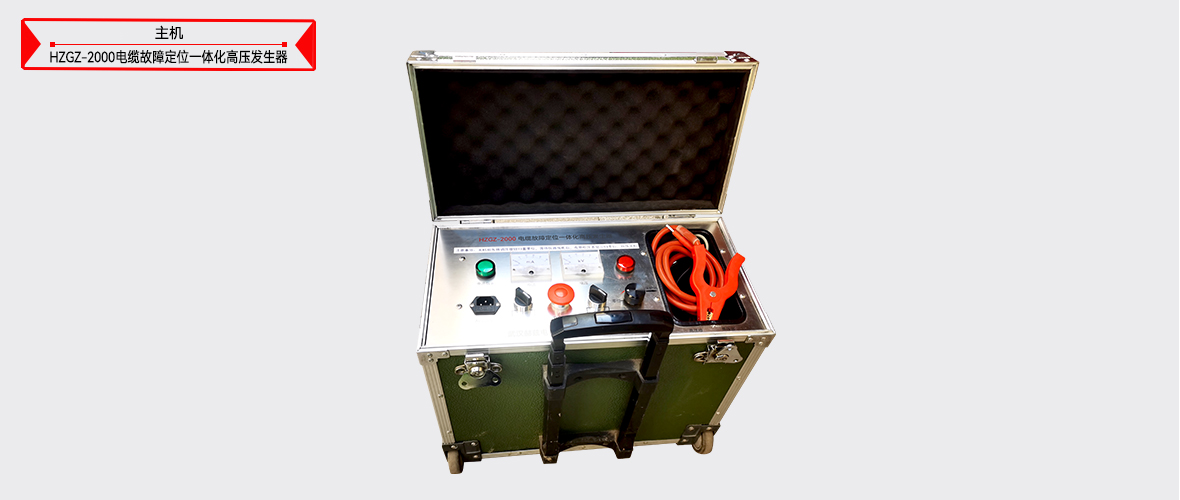

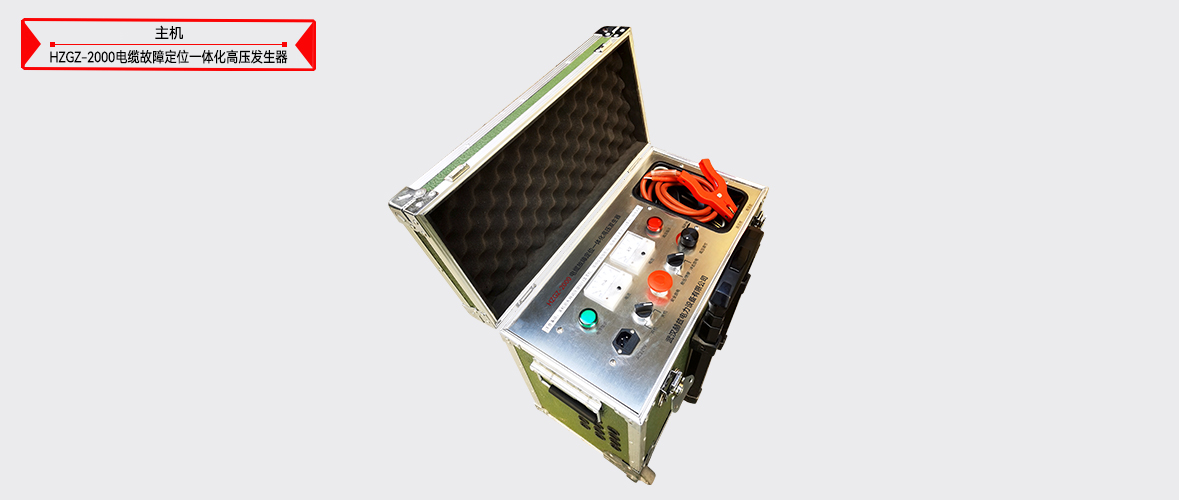

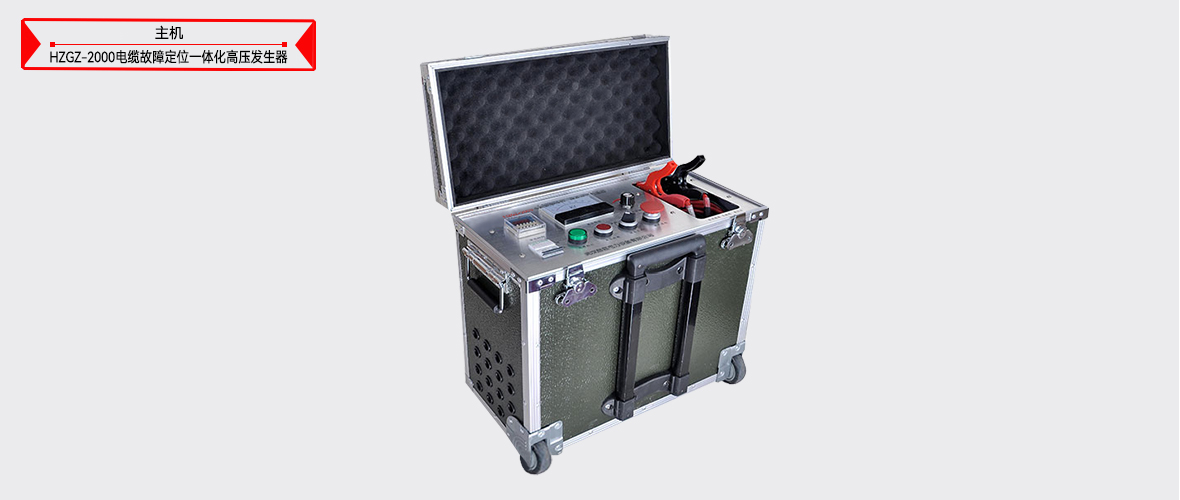

HZGZ-2000一体化高压发生器是是专用电缆故障测试高压发生器，配合测距主机及电缆故障精确定位仪进行电缆故障预定位和电缆故障精确定位，定位精度10cm以内，这款高压发生器采用拉杆式结构，现场无需接线，直接对故障电缆进行检测。

电缆故障定位一体化高压发生器参数 ----Technical parameter

1、输出直流电压：0-32kV连续可调。
2、输出能量：2000J/4S或4uF/32KV。
3、最大充电电流：40mA
4、有单次、周期两种放电方式（单次选配）
5、周期放电时间：可调
6、供电电源：电压220V，频率50Hz
7、输出功率：1000W
8、工作环境相对湿度：RH≤85%（25℃）。
9、外形尺寸：长493mm X宽246mm X 高408mm。
10、仪器重量：20Kg

电缆故障定位一体化高压发生器功能 ----Product features

1、一体化内置电容高压发生器，拉杆式结构，集成度高，将升压设备、脉冲电容、电缆放电装置、安全放电装置全部集成，现场无需接线。
2、体积小、重量轻、输出电压高、性能稳定可靠，实现了对传统46.6kg试验变压器、操作箱和脉冲电容的替代，使得该套系统在电缆故障测试领域向轻型化道路上迈进了大大的一步。
3、测试完成高压自动放电，安全放心——仪器自带安全放电机构。测试完成自动放电，放电时间及放电频率主动可控，避免用户直接手动操作高压而带来的潜在危险。同时可监测放电过程。
4、改变冲击电压无需断电，无需调节高压放电间距。
5、过流保护功能，防止烧坏本设备及对电网造成过冲击，同时保障操作人员的安全。
6、高压部分整体固化处理，防潮绝缘。

高压发生装置异同对比：

高压发生装置	试验变压器	一体化高压发生器
接线复杂度	10条线，很复杂	内置2条线直接接电缆，无需接线
仪器数目	3台+球隙+放电棒	1台
重量	46.6kg+电容重量	20 kg
搬运方式	多人搬运	拉杆式
现场占地面积	大	小
安全放电方式	手动放电	自动放电
测试安全性	差	最高
电容放置方式	外置	内置
放电电压调节方式	球隙间距调节，需要停电调节	放电电压及频率主动可控，即时调节
高压调节精度	差	高
放电声音大小	大	小
近端测试干扰	大	小
