直流高压发生器简介 ----Product introduction
武汉赫兹电力是直流高压发生器厂家，生产的ZGF系列直流高压发生器（简称：直高发）是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。ZGF直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
直流高压发生器参数 ----Technical parameter
1、一体机
| 规格 技术参数 |
60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
| 额定电压(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
| 额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
| 额定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
| 机箱重量(kg) | 8 | 8 | 8 | 8 | 8 | 8 |
| 倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
| 倍压高度(mm) | 440 | 440 | 440 | 535 | 535 | 535 |
| 电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
| 波纹系数 | ≤1% | |||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
| 过载能力 | 空载电压可超出额定电压10%使用10分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 工作方式 | 间断使用 | |||||
| 一次连续时间最长为10分钟 | ||||||
| 工作环境 | 温度： 0~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无泄漏之虑 | ||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%） 最适合氧化锌避雷器试验 |
|||||
| 过压保护采用拨置，一目了然 | ||||||
| 机箱倍压放置一个铝合金箱,整机一手可提 | ||||||
2、分体机
| 规格 技术参数 |
200/2 | 200/3 | 200/5 | 300/5 | 400/2 | 400/5 |
| 额定电压(kV) | 200 | 200 | 200 | 300 | 400 | 400 |
| 额定电流(mA) | 2 | 3 | 5 | 5 | 2 | 5 |
| 额定功率(W) | 400 | 600 | 1000 | 1500 | 800 | 2000 |
| 机箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
| 倍压重量(kg) | 7.9 | 7.9 | 8.3 | 11 | 19.5 | 20 |
| 倍压高度(mm) | 970 | 970 | 970 | 1600 | 2100 | 2100 |
| 电压测量精度 | 数显表 ±(1.5%读数±2个字) | |||||
| 电流测量精度 | 数显表 ±(1.5%读数±2个字) | |||||
| 波纹系数 | ≤2% | |||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
| 过载能力 | 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.25倍额定电流 |
|||||
| 电源 | 单相交流50HZ 220V±10% | |||||
| 工作方式 | 间断使用 | |||||
| 一次连续时间最长为10分钟 | ||||||
| 工作环境 | 温度：-10~40℃ | |||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
| 海拔高度：1500米以下 | ||||||
| 带电容 负荷能力 |
被试品电容量无限制 | |||||
| 可用1.5倍的额定电流充电 | ||||||
| 结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
| 空气绝缘、无泄漏之虑 | ||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤3%） 最适合氧化锌避雷器试验 |
|||||
| 过压保护采用拨置，一目了然 | ||||||
| 立卧两用型国际标准机箱，方便现场 | ||||||
直流高压发生器功能 ----Product features

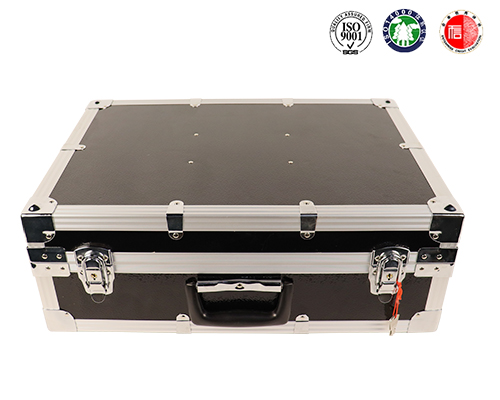

1、机箱采用铝合金机箱。
2、采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
3、采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
4、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
5、直流高压发生器升压电位器零起升压。

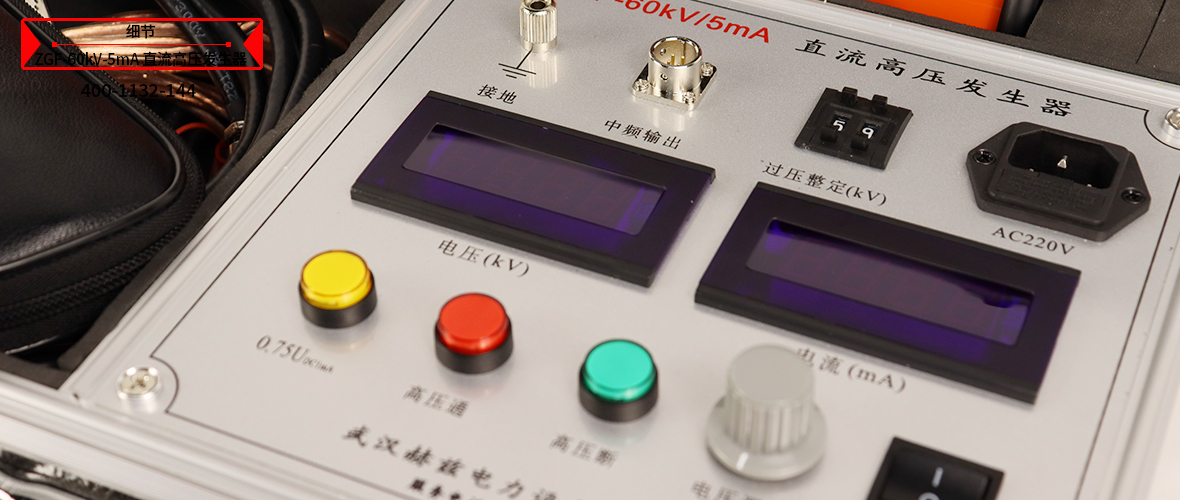

6、0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。
7、过压保护采用拔码设定，一目了然，误差±1%。

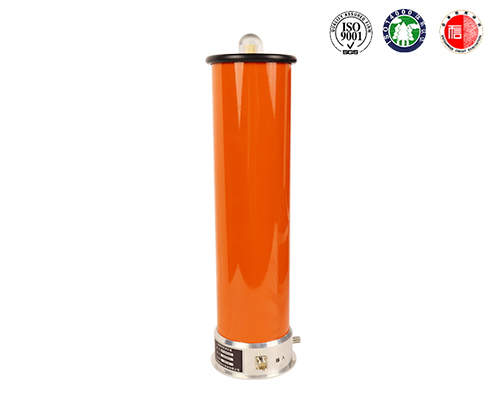

8、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
9、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂

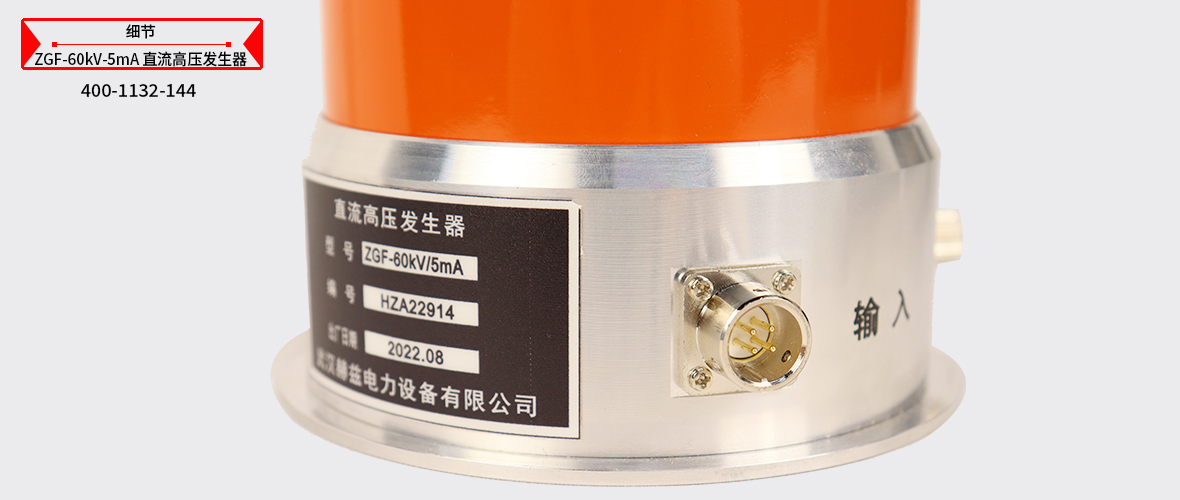

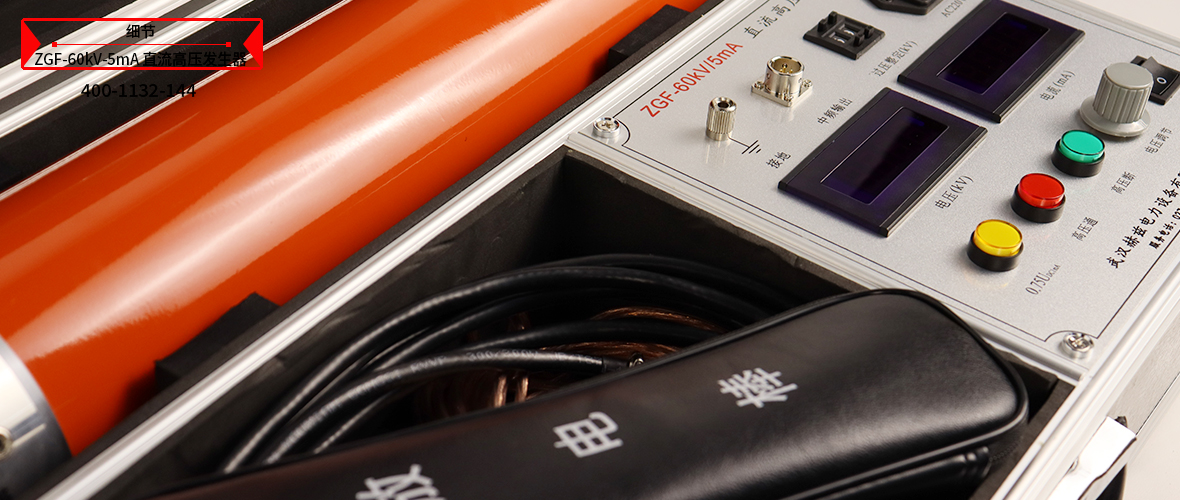

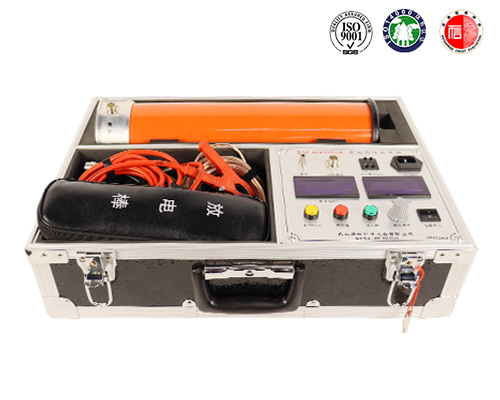

直流高压发生器图片 ----Picture display

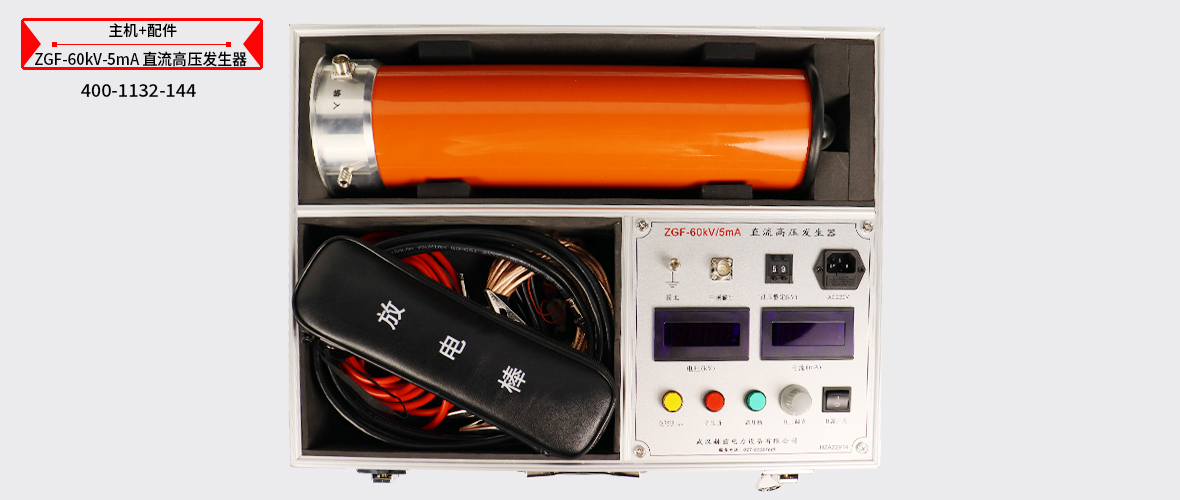

直流高压发生器附件配件 --------Accessories
本产品ZGF-60kV-5mA直流高压发生器表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片直流高压发生器附件...
配件
放电棒
测试线
测试线
