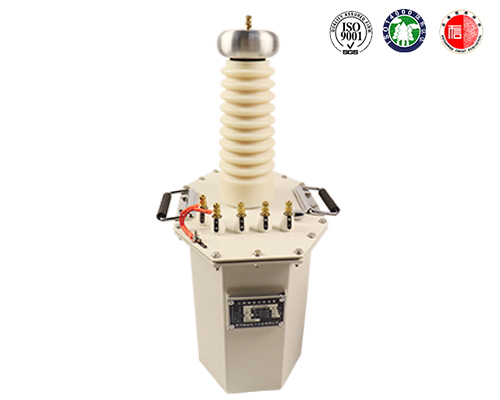

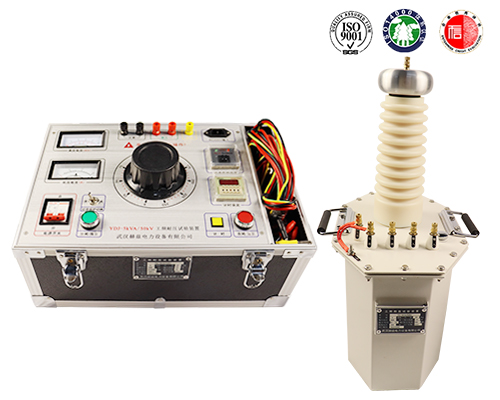

油浸式试验变压器简介 ----Product introduction

YDJ系列工频耐压试验装置可以满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

HZTC系列指针操作箱(台)具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。

油浸式试验变压器参数 ----Technical parameter

输入电压	10kVA及以下为AC200V
输入电压	10kVA以上为AC400V
空载损耗	＜10%
短路阻抗	＜10%
变比误差	＜1%
仪表电压	100V
绝缘油介电强度	2.5mm,＞50kV

试验变压器选型指南

型号	输入电压	输出电压	低压电流	高压电流	外形尺寸(mm)	重量(kg)
3/50	AC200V	50kV	15A	60mA	320×240×620	40
5/50			25A	100mA	360×255×650	54
10/50			50A	200mA	410×285×750	72
15/50	AC400V		37.5A	300mA	440×290×760	93
20/50			50A	400mA	450×300×770	110
30/50			75A	600mA	480×320×800	180
50/50			125A	1000mA	550×350×840	244
5/100	AC200V	100kV	25A	50mA	460×350×1100	95
10/100	AC200V		50A	100mA	490×350×1120	116
15/100	AC400V		37.5A	150mA	510×380×1180	160
20/100			50A	200mA	530×400×1200	182
30/100			75A	300mA	560×430×1250	205
50/100			125A	500mA	580×480×1350	225
15/150		150kV	37.5A	100mA	630×500×1650	235
20/150			50A	133mA	640×510×1680	240
30/150			75A	200mA	650×540×1710	255
50/150			125A	333mA	660×550×1750	285
20/200		200kV	50A	100mA	740×670×2100	300
30/200			75A	150mA	750×680×2200	350
50/200			125A	250mA	800×700×2250	420

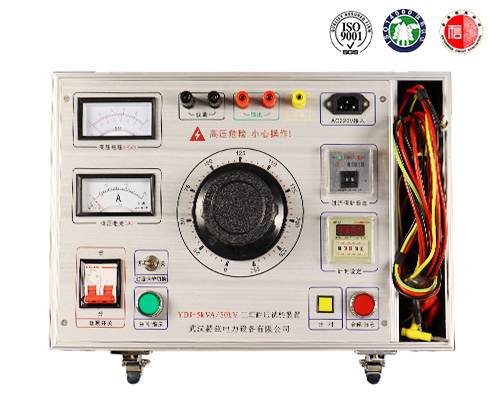

数显控制箱选型指南

容量	输入电压	输出电压	输出电流	结构	外形尺寸	重量
3kVA	AC220V	AC0～250V	15A	箱式	400mm×300mm×200mm	21
5kVA			25A	箱式	400mm×300mm×200mm	21
10kVA			50A	箱式	450mm×340mm×200mm	42
15kVA	AC380V	AC0～450V	37.5A	箱式	550mm×400mm×565mm	45
20kVA			50A	台式	555mm×420mm×665mm	34
30kVA			75A	台式	555mm×420mm×665mm	65
50kVA			125A	台式	595mm×420mm×930mm	86
