互感器伏安特性测试仪简介 ----Product introduction
HZFA-II互感器伏安特性测试仪是一款全自动化的CT特性测试仪器，是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括：CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。仪器采用进口核心器件，严格的制造工艺，保证产品性能稳定可靠；
仪器面板采用人体工学设计，操作简便，一人操作即可完成全部测试工作，软件功能强大，自动计算并给出测试结果；自带U盘转存功能，结合上位机软件，生成完备的测试报告，数据管理简便高效，减轻测试人员工作负担；仪器自带微型打印机，可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。
产品别称：PT伏安特性综合测试仪、PT互感器综合测试仪、PT互感器特性测试仪、PT互感器综合特性测试仪、PT伏安特性测试仪
互感器伏安特性测试仪参数 ----Technical parameter
| 项目 | 输入电压 | 输出最高电压 | 输出最大电流 | 功 率 | 测量精度 | ||
| CT伏安输出 | 220V | 0—1000V | 20A | 3KVA | < 0.5% | ||
| PT伏安输出 | 220V | 0—330V | 3KVA | < 0.5% | |||
| CT变比输出 | 220V | 0-8V | 0—600A | ――― | < 0.5% | ||
| PT变比输出 | 220V | 0—1000V | ――― | ――― | < 0.5% | ||
| CT 变比测量 | 比值最高显示：999.9K:5/1 | < 0.5% | |||||
| PT 变比测量 | 比值最高显示：999.9K:100、150、100/3、100/√3 | < 0.5% | |||||
| 二次通流 | 电流：0-200A时间：5分钟 | 二次耐压 | 电压：0-1000V时间：5分钟 | ||||
| 工作温度 | -10～55℃ | 工作电压 | AC220V（±20％）50HZ | ||||
| 测试仪主机体积 | 350×240×270 | 主机重量 | 20Kg | ||||
互感器伏安特性测试仪功能 ----Product features
●全自动型测试仪
需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
快捷、简单、精确、方便。
●功能全面
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“二次负载”，“二次回路”，“二次耐压”，退磁功能。
内设功能状态说明，无需说明书，极易操作、掌握。
●输出电压高、容量大
伏安特性试验：220V单机最大输出电压高达1000V.变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率最小可以达到0.15V
●大屏幕全汉化图形界面、旋转鼠标操作
测试时直接显示伏安曲线图，坐标自动缩放，清晰美观，直观方便。
面板自带打印机，可随时打印曲线图及测试数据。
操作采用我公司独创的光电旋转鼠标进行。全面取消面板按键、开关、控制旋钮等各种常规控件。操作非常方便简单，只需左旋、右旋、点击，便可完成所有操作。
●附加功能全面
带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
具有完善的数据查询、浏览、打印、清空等功能。
拐点自动计算功能，试验数据筛选打印功能。
背光软件调整功能；自带日期/时间功能。
带有RS232通信接口，可以通过接口将数据上传至电脑保存、显示编辑、打印。
带有U盘接口，可通过接口将数据上传至电脑保存、显示编辑、打印。
单机一体化，重量轻，仅重20Kg，方便携带，便于流动试验。

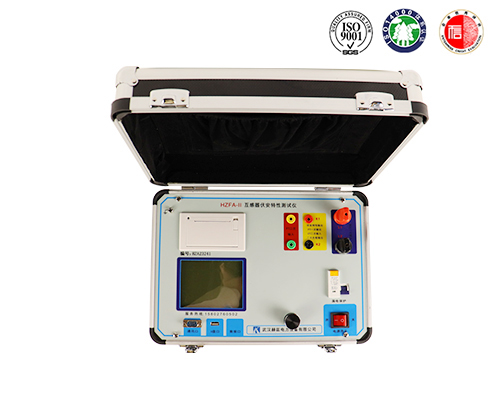

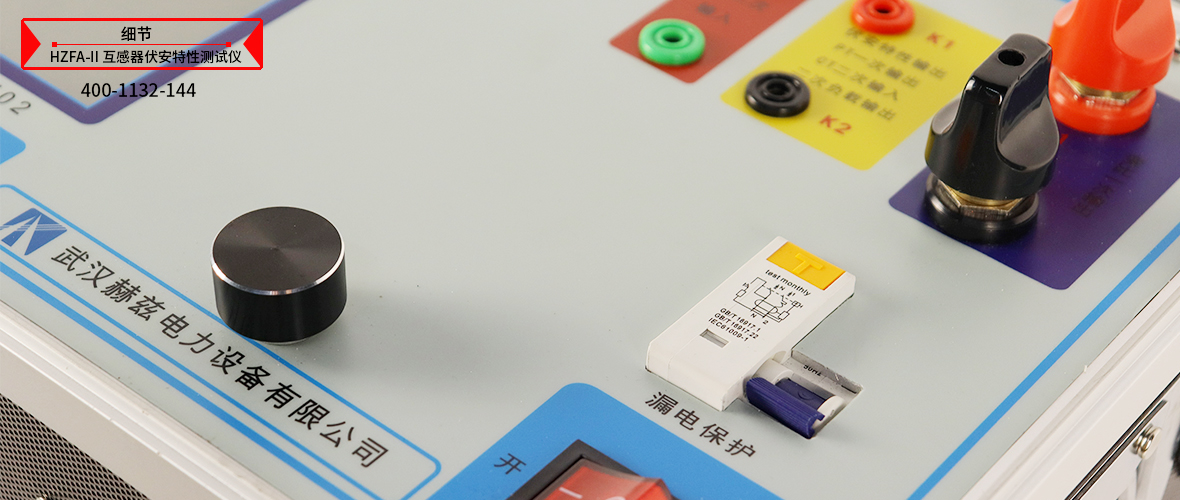

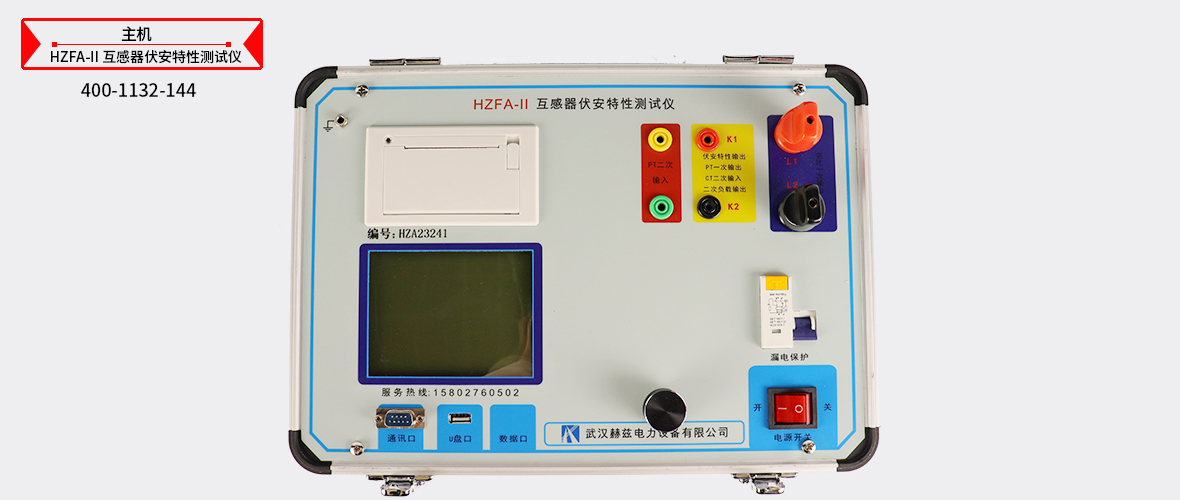

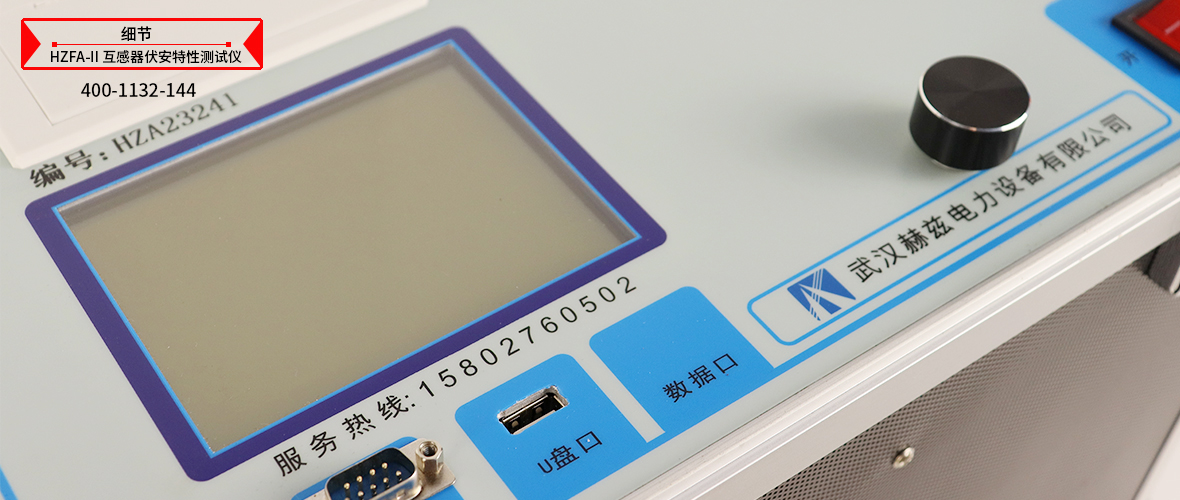

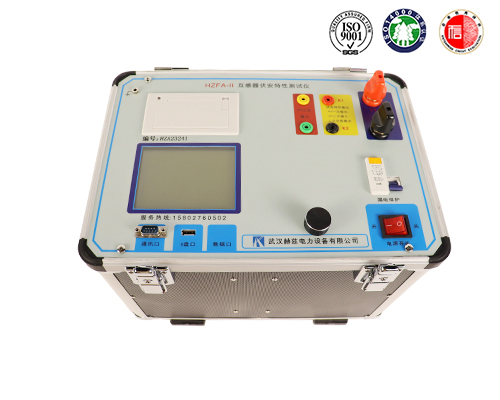

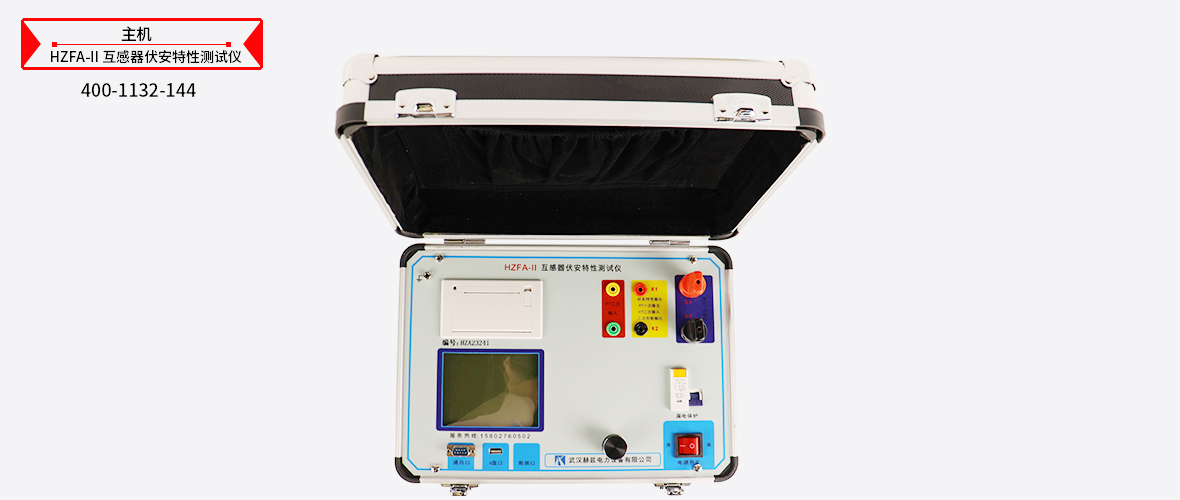

互感器伏安特性测试仪图片 ----Picture display

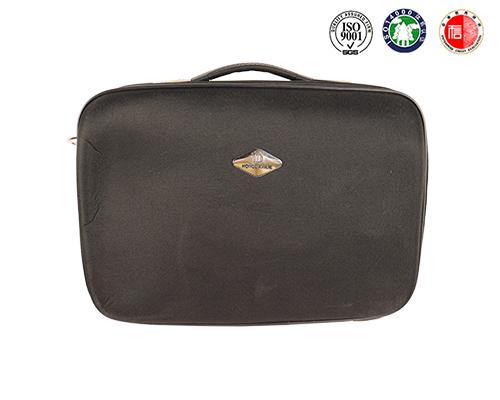

互感器伏安特性测试仪附件配件 --------Accessories
本产品HZFA-II 互感器伏安特性测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
测试夹
测试线
电源线
测试线
