局部放电测试仪简介 ----Product introduction

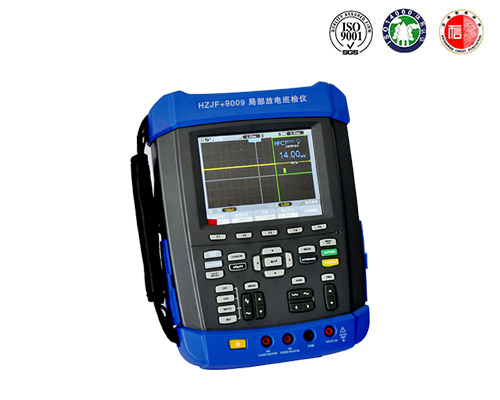

HZJF+9009手持式多功能局部放电测试仪（局部放电巡检仪）是我公司技术人员根据多年局放检测经验，适用于对高压设备局部放电在线检测及定位。
该系统配备复合式TEV传感器、超高频传感器、高频电流互感器及高灵敏度超声波传感器来采集高压设备内部局部放电信号。系统采用多级检波降频技术来降低放电信号的频率，同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。通过采集不同高压设备内部局部放电产生的不同信号可对设备的运行状态进行快速带电检测。该仪器可在设备运行状态下进行安装检测，对设备的正常运行没有任何影响，便于工作人员及时对开关柜的运行状态进行评估，大大提高设备运行的可靠性、安全性和有效性。
HZJF+9009手持式多功能局部放电测试仪由测试仪主机、TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及连接线组成。
局部放电测试仪参数 ----Technical parameter
3.1适用范围
适用于对开关柜、变压器及GIS的局部放电在线检测及定位。
3.2使用环境
海拔高度：≤3000m
环境温度：-20～60℃
相对湿度：≤95%
3.3技术参数
3.3.1仪器测量参数要求
（1）TEV测量
传感器：容性；测量量程：0～60dBmV；
分辨率：1dB；误差：±1dB；
检测频宽：5~70MHz；脉冲/周期最大值：655；
门限调节范围：3～57dB。
（2）高频电流互感器
检测频带：10kHz～30MHz信号传输方式：50Ω同轴电缆
检测灵敏度:10pC
（3）超声波传感器：
测量量程：-7dBμV～68 dBμV；分辨率：1dB；
误差：±1dB；传感器灵敏度：-65dB(0dB = 1volt/μbar 有效值SPL);
传感器中心频率：20～50kHz；传感器直径：不大于50mm；
外差频率：38.4kHz。
（4）特高频传感器
检测频带：300MHz～1.5GHz信号传输方式：50Ω同轴电缆
检测灵敏度：1dB增益：＞65dbm
3.3.2硬件要求
外壳：具有防护壳，防护等级应达到或优于IP53；
连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；
主机重量：不大于3kg；
显示屏：LED显示，且能够显示电池状态。
3.3.3供给电源要求
内部电池：配备充电电池，电池电压低时具备自动关机功能；
电池持续工作时间：单通道模式大于6小时，多通道模式大于3小时；
电池充电：可以用220V工频电源充电，充电时间不大于8小时；
电池充电器防护等级：IP54。
局部放电测试仪功能 ----Product features
本手持式多功能局部放电测试仪（HZJF+9009）的设计采用以下标准：
GB/T 7354-2003局部放电测量；
GB 4793.1-2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求；
GB/T 2423.8-1995电工电子产品基本环境试验规程；
GB 2900电工名词术语；
GB/T 16927高电压试验技术；
DL/T 356-2010局部放电测量仪校准规范；
DL/T 417-2006电力设备局部放电现场测量导则；
IEC1000电磁兼容性。

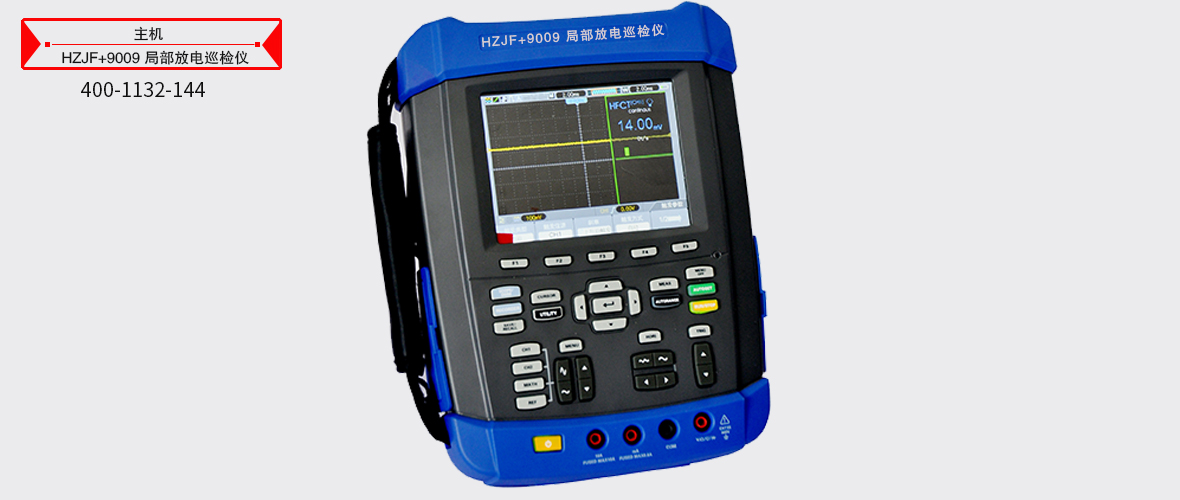

局部放电测试仪图片 ----Picture display

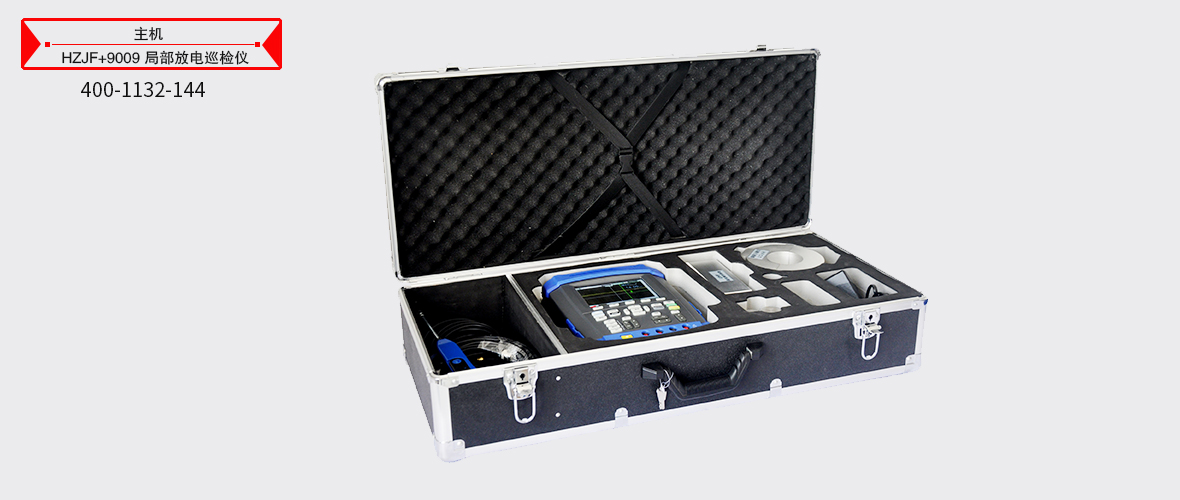

局部放电测试仪附件配件 --------Accessories
本产品HZJF+9009局部放电测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
