TN、TT、IT 接地系统怎么选？一文读懂各自优缺点与适用场景

电力系统常见的接地系统包括 TN-C、TN-S、TN-C-S、TT 和 IT 五种类型。TN-C 系统利用 PEN 线兼具 N 线与 PE 线功能，虽节省成本，但存在 PEN 线断开致设备外壳带电、无法安装漏电保护器等安全隐患，现已较少使用。
TN-S 系统采用独立 N 线和 PE 线，安全可靠、无电磁干扰，但施工成本高，常用于内设变电站的建筑物。TN-C-S 系统前段与 TN-C 相同，入户端将 PEN 线分离为 N 线和 PE 线，经等电位联结后，安全水平与 TN-S 相当且节省导线。 TT 系统电源端与设备端接地独立，故障电压不传导，适用于户外，但接地故障时需高灵敏度漏电保护器，设备绝缘承受过电压更高。IT 系统电源中性点不接地或高阻抗接地，无法直接供 220V 相电压，线路复杂，但故障电流小、供电连续性强，适用于对供电可靠性和安全性要求高的特殊场所。下面我们详细了解一下各类接地系统的优缺点及应用。
#01 TN-C 系统的特点及应用 该系统从电源中性点引出一条PEN线，兼顾N线和PE线两种作用，可节省一根导线，比较经济，但是有诸多安全问题。
1.如果系统为一单相回路，当PEN线断开或接点接触不良时，设备外壳将带220V的故障电压（ N 线回路被断开，N线又和设备外壳连接），容易造成触电事故。
2.该系统不能安装漏电保护器，因为将PEN线穿过漏电保护的零序电流互感器时，通过相线和PEN线的故障接地电流产生的磁场会在互感器铁芯内部相互抵消，造成漏电保护器拒动。
3.不能安装用于电气安全隔离的4极和2极隔离开关，因为PEN线中包含的PE线是禁止安装开关和断开的。
4.PEN线因通过N线电流会产生电压降，使所有与其连接的设备金属外壳都对地带电位，该电位会对信息设备产生干扰。
所以TN-C系统现在已经很少使用。

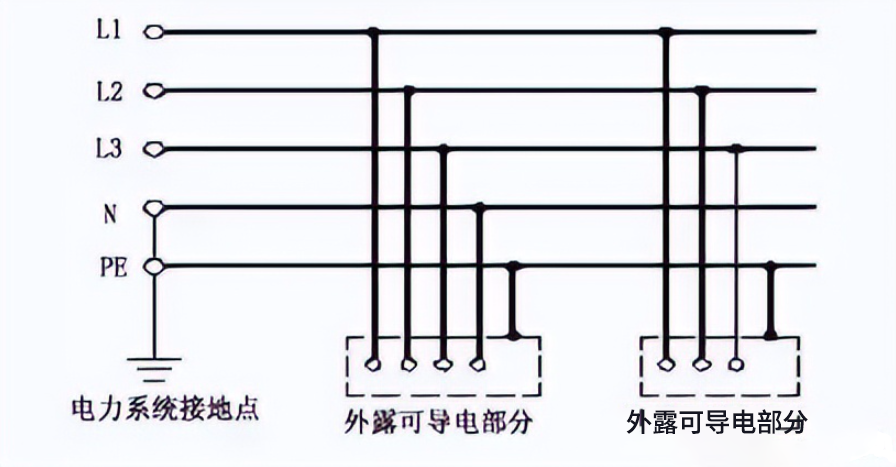

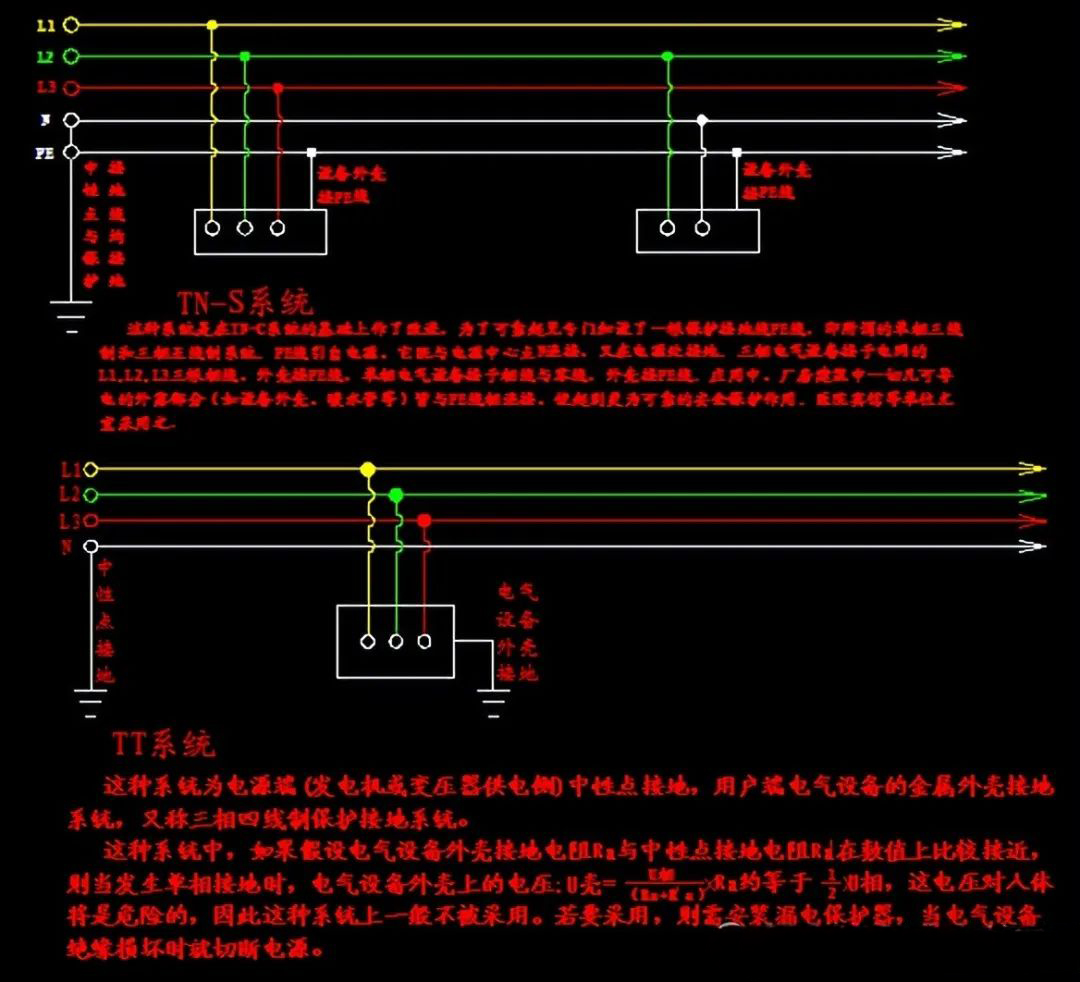

#02 TN-S系统的特点及应用 该系统从电源中性点引出地(PE)线和零(N)线两条线，零线用作单相设备负荷电流和三相不平衡电流的回路，地线连接设备的金属外壳，并允许做重复接地，地线电位更接近地电位，这样地线平时除通过微量的漏电电流外不通过工作电流，设备外壳也不会产生电压降，也不会干扰信息设备，
但TN-S系统需要在整个回路中多敷设一根导线，施工量和造价也要比其他系统要高很多。

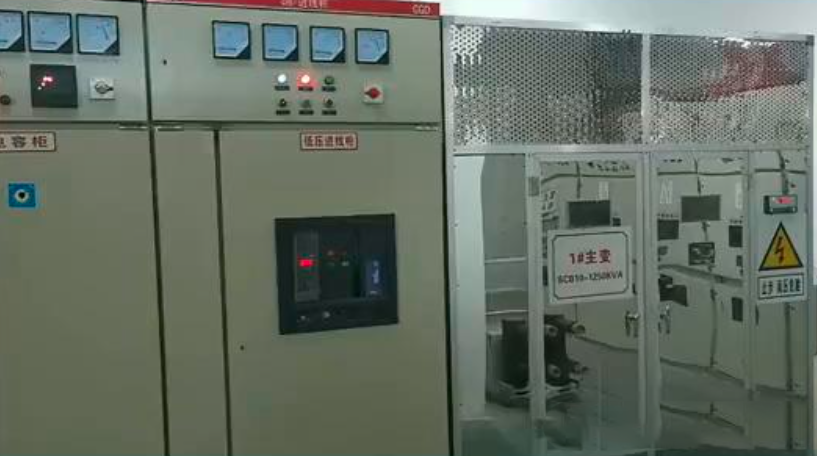

TN-S主要用于内设有变电站的建筑物内，因为如果使用TT系统，就需要设置为电气上无任何关系的系统接地和保护接地两个独立的接地，这在同一建筑物内是比较麻烦的，而使用TN-C-S系统，又会在设备外壳上产生电压降，因此在内设变电站的建筑物内优先选用TN-S系统。

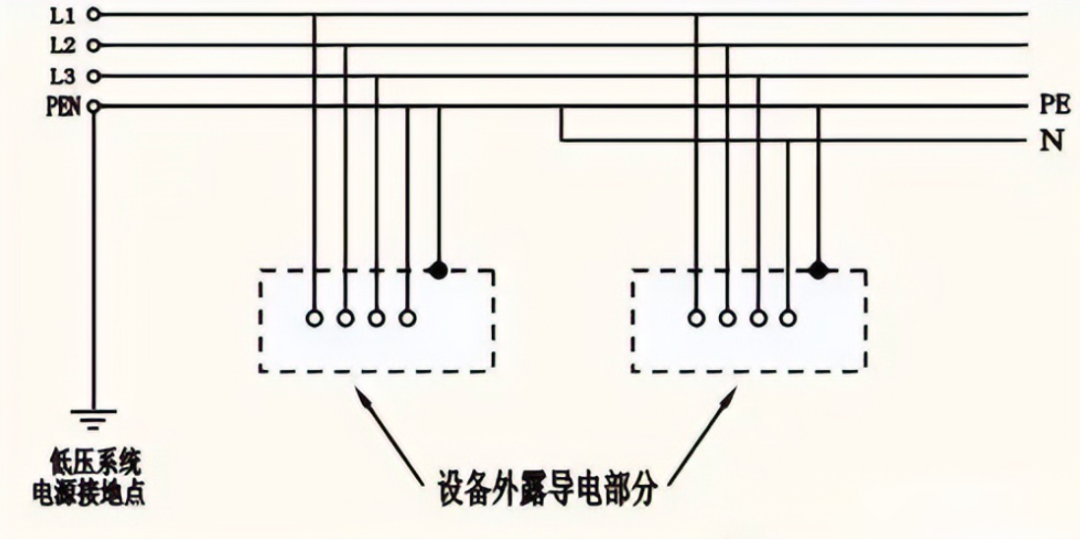

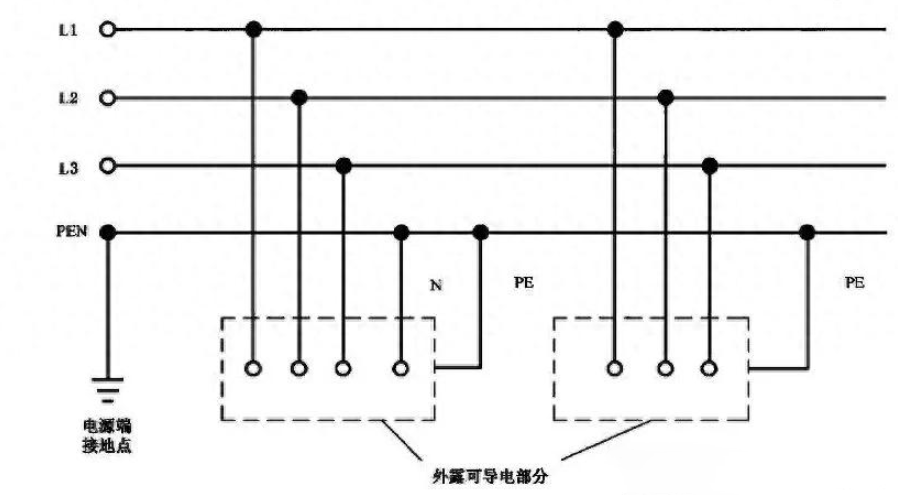

#03 TN-C-S 系统的特点及应用 TN-C-S系统回路前段和TN-C系统一样，从电源中性点引出PEN线，但是到入户端后，会将PEN线分成PE线和N线，该系统需要在入户端做等电位联接，因为如果不做等电位联接，前段PEN线产生的电压降会通过后段的PE线窜去设备外壳，使设备外壳产生接触电压，通过等电位联接，将整个建筑物和PE线连接在同一电位上，有效的降低了设备外壳的接触电压，减小了触电风险。
在做等电位联接的建筑物内，TN-c-S系统的安全水平和TN-S系统安全水平是一样的，并高于TN-C系统，在入户端以前还可以省去一根导线的成本。

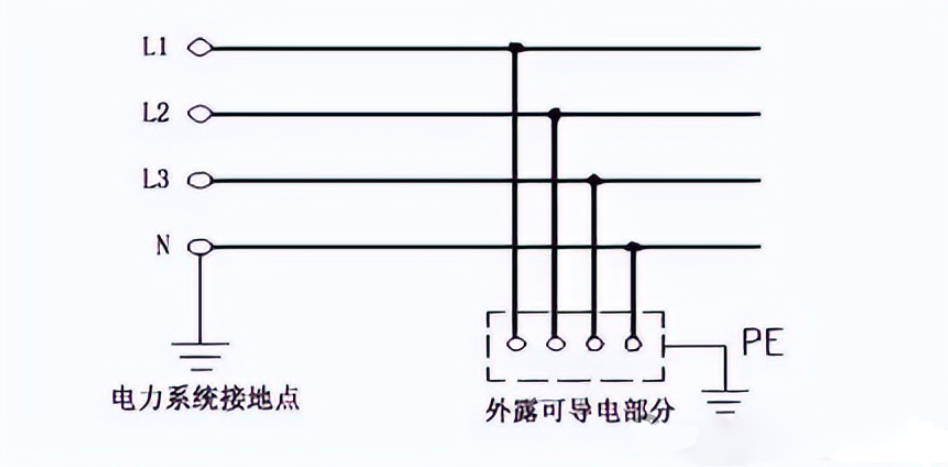

#04 TT 系统的特点及应用 TT系统从电源中性点只引出零线(N线)，整个系统有两个独立的接地，一个是电源端的系统接地，一个是设备端的保护接地，两个接地系统互无联系。
设备端的保护接地可以就近打接地极并引出地电位的PE线，每个设备的接地保护都是独立的，所以他不会像TN系统那样故障电压沿PE线或PEN线在电气设备间传导和乱窜，也不依赖等电位联接消除PE线上传导的故障电压引起的电气事故，所以无等电位联接的户外装置内多采用TT系统。
但是当TT系统发生接地故障后，接地电流需要通过保护接地和系统接地两个接地返回电源，受两个接地电阻叠加的影响，其故障电流很难使断路器或熔断器及时动作，切断漏电回路，需要使用动作灵敏度较高的漏电保护器来检测漏电故障并切断漏电回路，所以其保护装置的设置要比TN系统复杂。
其次，在TN系统中，PE线和N线都从电源中性点引出，设备绝缘承受的过电压幅值较小，但TT系统PE线由大地引出，大地为零电位，所以设备绝缘承受的对地过电压要高于TN系统，设备绝缘容易发生对地被击穿的电气事故。

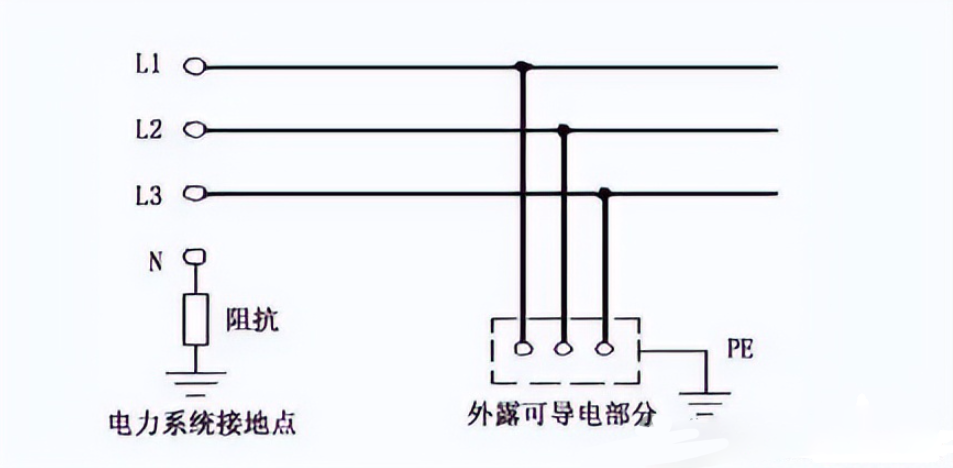

#05 IT 系统的特点及应用 IT系统电源中性点不做系统接地，或经高阻抗电阻做系统接地，设备端做保护接地，从电源中性点不引出零线，所以该系统不能提供220V的相电压，无法为照明设备，普通家用电器等单相设备提供电源。
该系统中如果要连接220V的单相设备，也可以设置380V/220V的降压变压器，输出220V电源，但会使线路复杂化，也不利于后期维护。
IT系统因电源中性点不做系统接地，所以设备发生接地故障后，故障电流无法返回电源，形成完整回路，因此故障电流较小，故障电压也很低，不易引发触电事故，因此该系统发生单相接地故障后，不需要马上切断电源停止供电，所以该系统适用于对供电可靠性较高，触电风险较大的特殊场所。
